Prometheus Remote Write

创建时间：2024-11-05 最近修改时间：2024-11-05

#1. 功能

通过 Prometheus Remote Write 的方式，可以将 DeepFlow 的生成的指标导出到外部的平台。结合 Prometheus 的生态继续使用，比如可以通过 Prometheus 查看指标，配置告警等能力

#2. Metrics 简介

在 DeepFlow 内，关于 Metric 可以分为两种

  • 应用性能指标：具体可参考
    • 对应到 clickhouse 里是 flow_metrics.application* 表数据
  • 网络性能指标：具体可参考
    • 对应到 clickhouse 里是 flow_metrics.network* 表数据

#3. Prometheus Remote Write

协议格式可参考 Prometheus 的 pb 文件定义：https://github.com/prometheus/prometheus/blob/main/prompb/remote.proto

#4. DeepFlow Server 配置指引

在 Server 的配置下，增加如下配置，即可开启指标导出

ingester:
  exporters:
    - protocol: prometheus
      enabled: true
      endpoints: [http://127.0.0.1:9091/receive, http://1.1.1.1:9091/receive]
      data-sources:
        - flow_metrics.application_map.1s
      # - flow_metrics.application_map.1m
      # - flow_metrics.application.1s
      # - flow_metrics.application.1m
      # - flow_metrics.network_map.1s
      # - flow_metrics.network_map.1m
      # - flow_metrics.network.1s
      # - flow_metrics.network.1m
      queue-count: 4
      queue-size: 100000
      batch-size: 1024
      flush-timeout: 10
      tag-filters:
      export-fields:
        - $tag
        - $metrics
      extra-headers:
        key1: value1
        key2: value2
      export-empty-tag: false
      export-empty-metrics-disabled: false
      enum-translate-to-name-disabled: false
      universal-tag-translate-to-name-disabled: false
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

#5. 详细参数说明

字段 类型 必选 描述
protocol strings 是 固定值 prometheus
data-sources strings 是 取值 flow_metrics.* 数据, 不支持 flow_log.* 等数据
endpoints strings 是 远端接收地址，remote write 接收地址, 随机选择一个能发送成功的
batch-size int 否 批次大小，当达到这个数值，成批的发送。默认值： 1024
extra-headers map 否 远端 HTTP 请求的头部字段，比如有效验需求的，可以在这里补充 token 等信息
export-fields strings 是 当前不支持 $k8s.label, 建议配置: [$tag, $metrics]

详细配置参考

#6. 快速实践 demo

exporters:
  - protocol: prometheus
    data-sources:
      - flow_metrics.application_map.1s
    endpoints: [http://localhost:1234/receive]
    export-fields:
      - $tag
      - $metrics
1
2
3
4
5
6
7
8

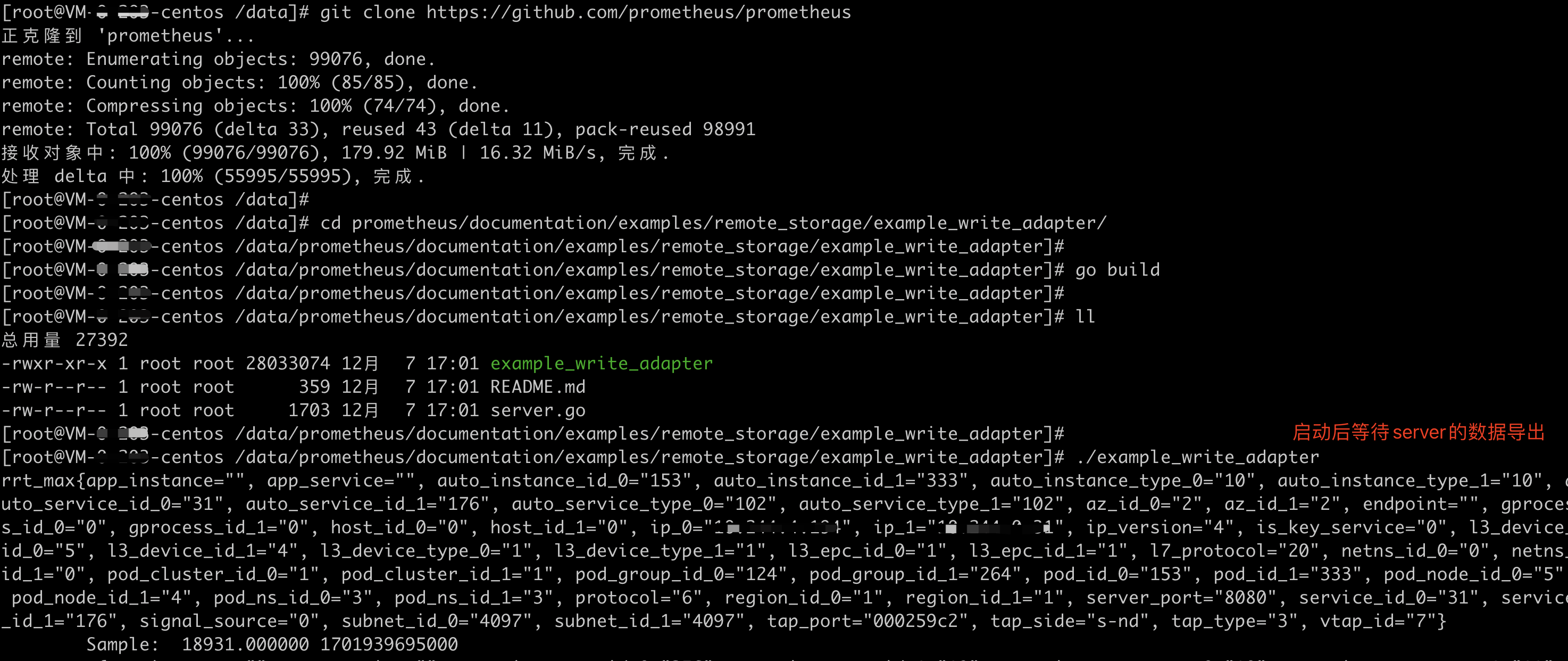

  • 重启 DeepFlow Server，稍等片刻后，即可在 RemoteWrite 接收端，看到如图输出结果
